容积式换热器

容积式换热器

容积式换热器是利用冷、热流体交替流经蓄热室中的蓄热体（填料）表面，从而进行热量交换的换热器，间壁容积式换热器的冷、热流体被固体间壁隔开，并通过间壁进行热量交换的换热器，因此又称表面式换热器。

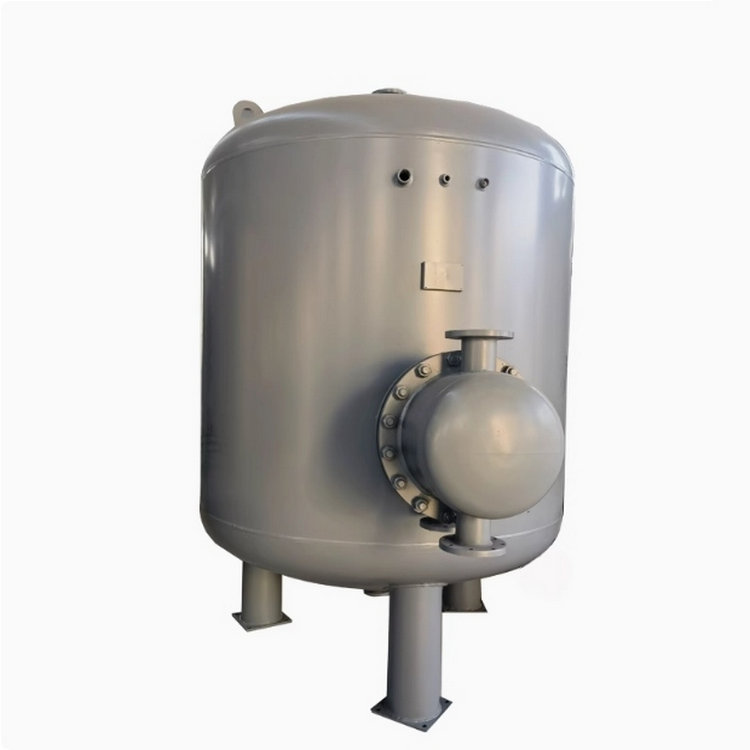

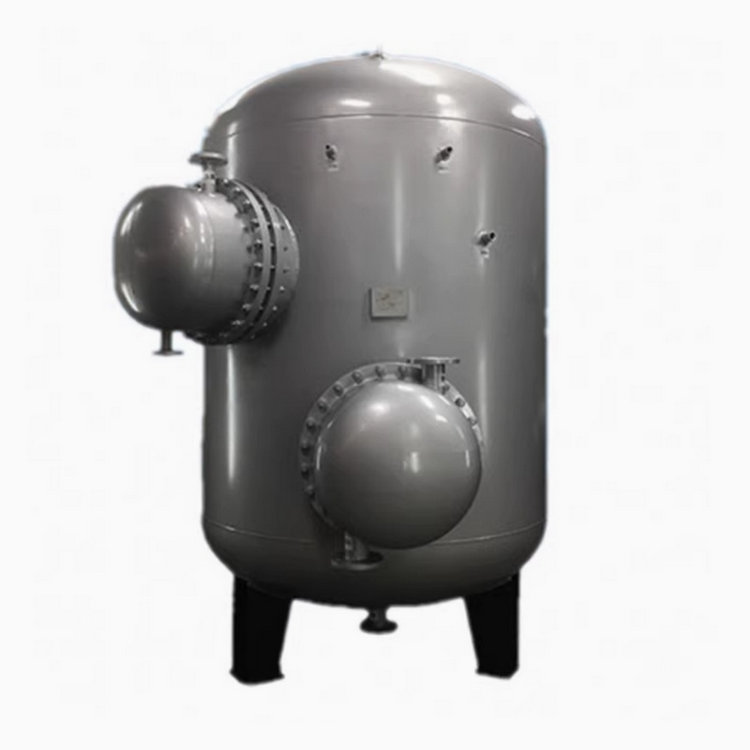

主要由器体、蒸汽盘管组件，蒸汽进出口、冷热水进出口等组成，本实用新型为防止器体内表面腐蚀，在表面上喷涂有一层防腐合金层，并在合金层上刷制有油漆层，另取消原有管箱，蒸汽盘管通过法兰直接外接，从而使本实用新型具有结构简单合理、使用寿命长，换热效果好，节能等特点。

容积式换热器产品特点:

1、容积式换热器热媒温降大。汽水换热时，凝结水出水温度约50℃，回水管上下需设疏水器，给使用维修带来方便，水－水换热时，热温降为同型换热器的2～2.5倍，120～150℃的高温热水换热后可降至70～75℃。

2、容积式换热器换热效果好，散热效果好，散热损失小，节能。同时，以蒸汽为热媒时，能回收约占整个换热量的15%凝结水热量。

3、冷水区小，容积利用率高。

4、保持了容积式换热器贮水量大，水头损失低，供水安全稳定，方便清垢之优点。

型号说明：

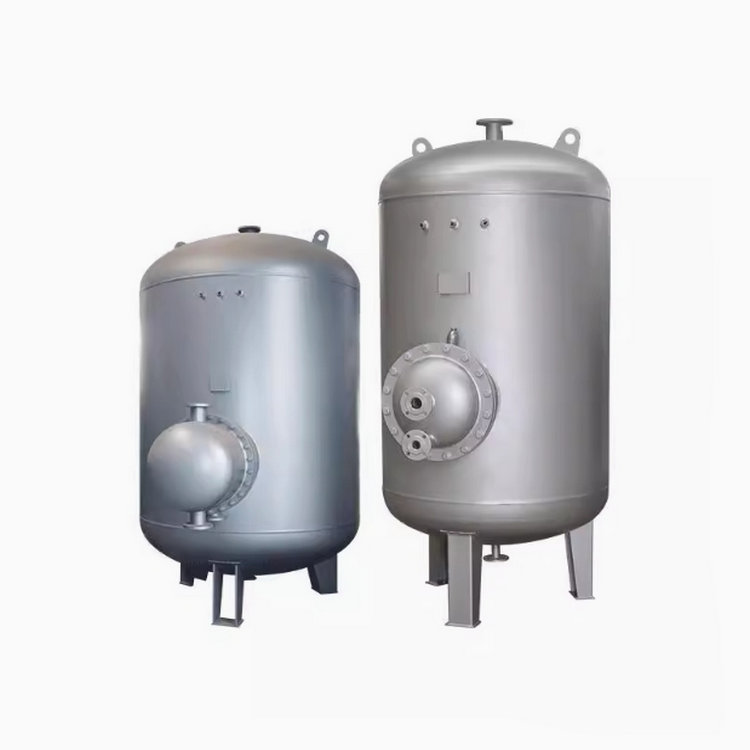

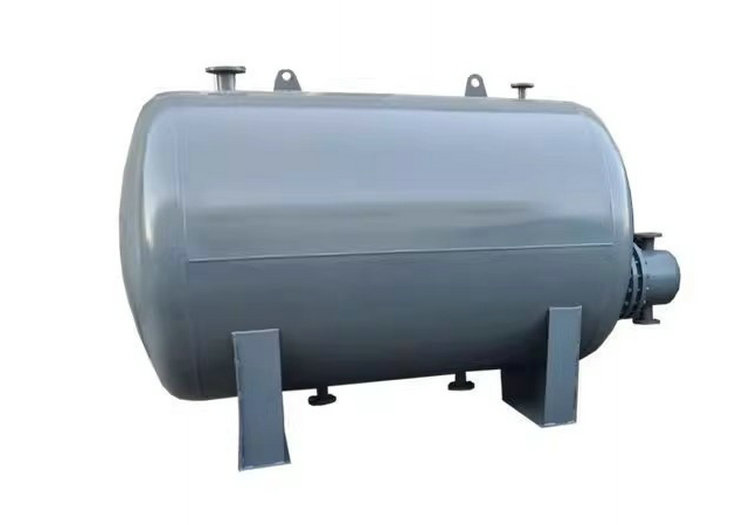

① RV-03-5H(0.4/1.0) RV-容积式, 03-卧式， 5-立方, H-水水换热, 0.4/1.0-管程压力0.4MPa壳程压力1.0MPa

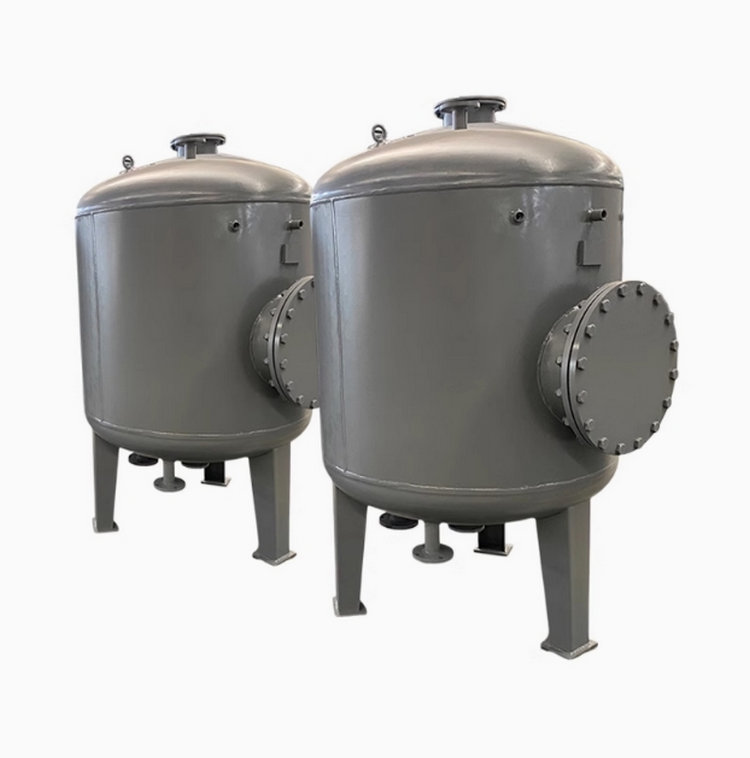

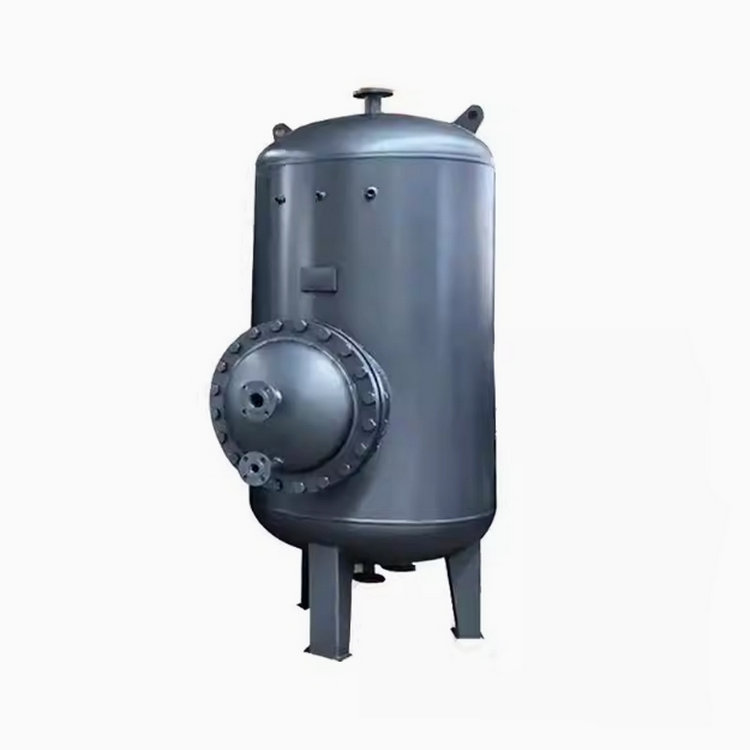

② RV-04-5S(0.4/1.0) RV-容积式, 04-立式, 5-立方, S-汽水换热, 0.4/1.0-管程压力0.4MPa壳程压力1.0MPa

③ HRV-01-5H(0.4/1.0) HRV-半容积式, 01-卧式, 5-立方, H-水水换热, 0.4/1.0-管程压力0.4MPa壳程压力1.0MPa

④ HRV-02-5S(0.4/1.0) HRV-半容积式, 02-立式, 5-立方, S-汽水换热, 0.4/1.0-管程压力0.4MPa壳程压力1.0MPa

RV-03/04 容 积 式 换 热 器 系 列

( 一 )产品介绍

RV-03 、RV-04 系列容积式换热器是从专业建筑设计院引进的新型专利换热器。适用于 一 般工业及民用建筑的热水供热系统，热媒为热水。

其特点有：

1、 采用小管径换热束，热媒二级换热；

2、 罐内增设导流、阻流装置，显著提高传热系数；

3、 采用新型换热管束，多流程，热媒利用率高、节能；

4、 热媒温降大，为同类标准罐的1 . 2 — 2倍；

5、 冷水区域小，容积利用率达90%。

(二)设计使用说明

1、 被加热水出口温度不得高于75℃,实际使用时，为延缓结垢，被加热水温度宜控制在 50- 60℃之间。为使运行更安全，热媒出水管上须装设疏水阀。

2、 材质：壳体可按用户要求，选择不锈钢材料或者碳钢内衬复合材料；换热U 型 管 材 料 分紫铜管和不锈钢管。

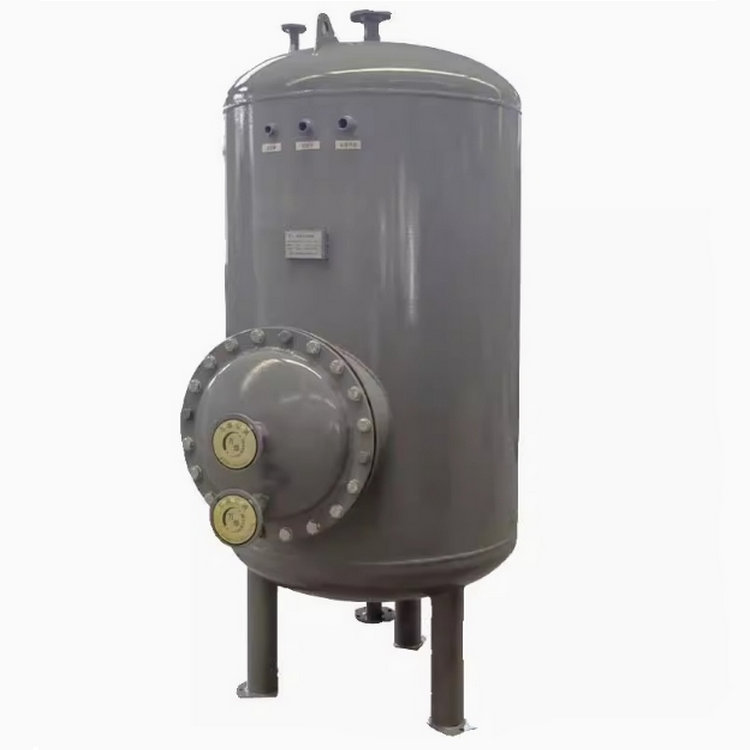

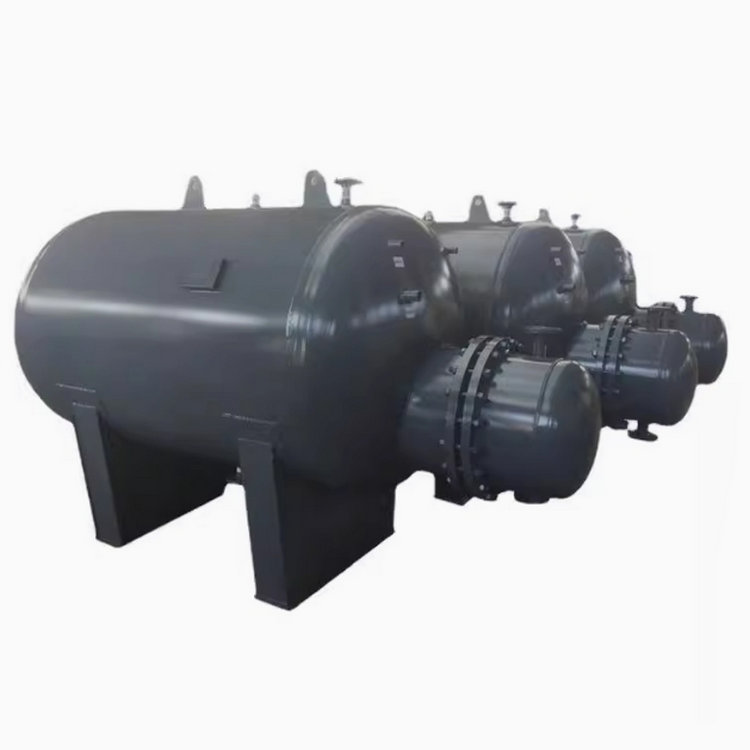

3、RV-03 产品采用钢制鞍式支座， 一 般做高H=300mm 的混凝土支墩；RV-04 采用支承式支座， 一 般做高H=200mm 的混凝土支墩。

4、 换热器应安装安全装置。装设安全阀时，安全阀开启压力应不超过设计压力(订购安 全阀时应申明),安全阀的安装和使用应符合国家相关规定。

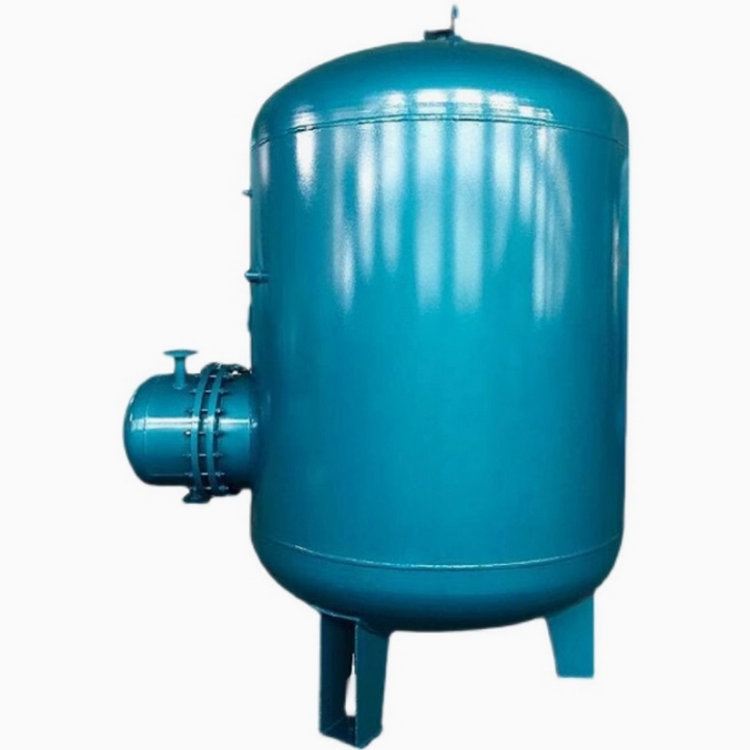

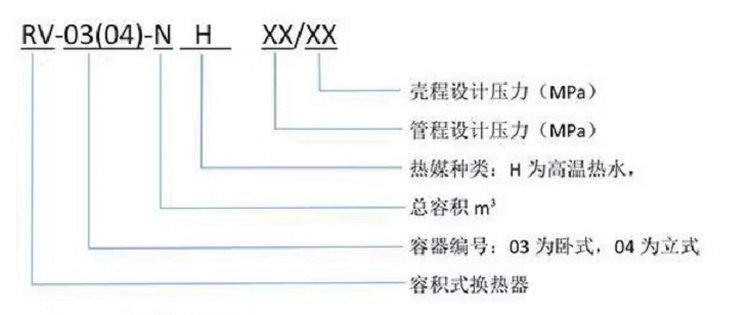

（三）：编号说明

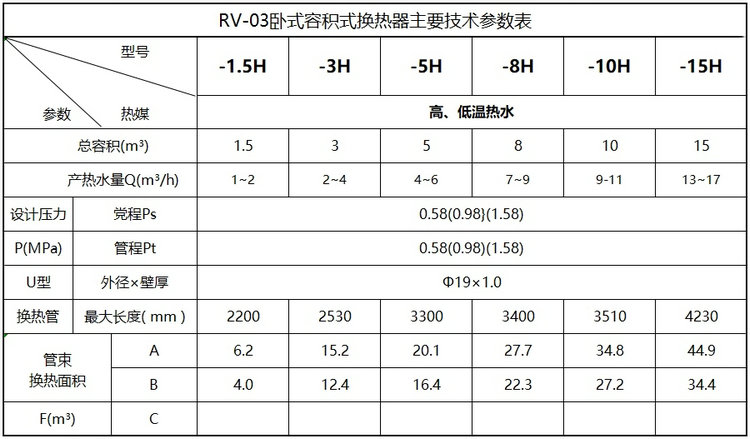

（四）：主要技术参数表

管程设计压力

管程设计压力定义：指换热器管程（即管内流动的介质）在正常工作条件下允许的最高压力，通常标注为设计压力（Design Pressure）。

作用：1、确保管道、管板等部件能承受介质压力，避免因超压导致泄漏或破裂。2、作为强度计算和材料选择的依据（如管壁厚度、焊接工艺等）。

影响因素：1、介质性质（如腐蚀性、温度）；2、系统操作压力及安全阀设定值；3、可能的水击或压力波动。

示例：若管程走高温蒸汽，设计压力需考虑蒸汽饱和压力及安全余量。

壳程设计压力

壳程设计压力定义：指壳程（即管束外侧与壳体之间的空间）在正常工作条件下的最高允许压力。

作用：1、保证壳体、法兰、膨胀节等部件的结构完整性；2、防止壳程介质外泄或壳体变形。

影响因素：1、壳侧流体特性（如黏度、腐蚀性）；2、温差应力（尤其当管程与壳程温差较大时）；3、外部载荷（如风载、地震载荷）。

示例：壳程若走循环冷却水，设计压力需结合水泵扬程及系统阻力。
