太阳能集热器联箱
太阳能工程联箱又叫太阳能工程联集箱 太阳能工程集热箱。太阳能热水工程重要的组成部分,用于收集储存太阳能热量。模块式安装。
联箱式太阳能热水系统,是由联集管式集热器阵列、储热水箱、辅助加热系统、智能控制系统、管道及循环系统组合而成的,可根据需要随意设置出水温度、能与常规能源配合、实现24小时连续热水供应的半即热式太阳能热水系统。
太阳能集热器联箱

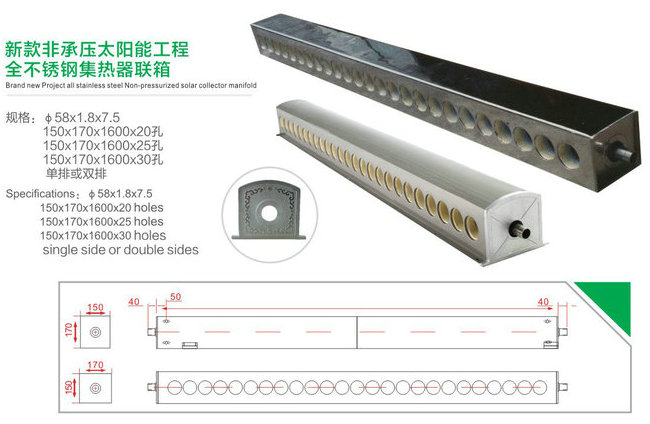

非承压太阳能工程全不锈钢集热器联箱
规格:∅58×1.8×7.51
50x170x1600x20孔
150x170x1600x25孔
150x170x1600x30孔
单排或双排

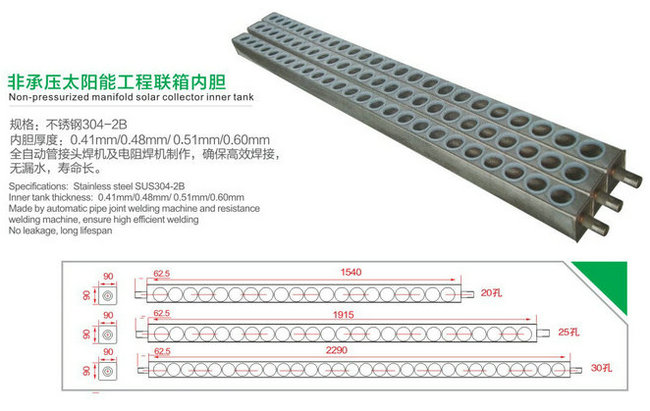

非承压太阳能工程联箱内胆
规格:不锈钢304-2B
内胆厚度:0.41mm/0.48mm0.51mm/0.60mm
全自动管接头焊机及电阻焊机制作,确保高效焊接无漏水,寿命长。
1)联集箱的分类:
1.按结构分为横双型和竖单联集箱。
2.按真空管类型分为47型和58联集箱。
(2) 联集箱的组成部分:
1-联集箱外皮(铝合金或不锈钢、镀锌板);
2-联集箱保温层(一般为聚氨酯整体发泡);
3-联集箱内胆(食品级不锈钢SUS304/2B-0.6);
4-硅胶圈;
5-真空管太阳能集热管;
6-尾座;
7-尾架;
8-配管接口
产品包括全玻璃真空管集热器用联箱及附件,其中附件包括尾架、硅胶圈、密封圈、尾座、自攻螺丝。
全玻璃真空管集热器用联箱根据采用真空管规格确定孔径及孔间距,采用φ47mm全玻璃真空管的联集箱孔间距为70mm,采用φ58mm全玻璃真空管的联集箱孔间距为80mm。
全玻璃真空管集热器用联集箱保温材料采用聚氨酯发泡,要求保温厚度为:≥50mm
联集箱进出水口均设为1寸外丝接口(dn25),出外皮40 mm.
联箱承压能力不小于0.06MPa.
尾架采用铝合金型材制作。
硅胶圈采用硅胶材料制作。
密封圈采用EPDM 材料制作。
尾座采用PBT材料制作。
