空气开关选型计算公式

空气开关选型计算公式及关键参数的解析,结合家庭和工业场景需求整理:

一、基础计算公式

  1. 总负载电流计算
    • 参数说明
      • :线路总电流(单位:A);
      • :设备总功率(单位:W);
      • :电压(家庭用220V,工业三相用380V);
      • :功率因数(家庭取0.8-0.9,工业电机取0.85)。
    • 示例:家庭总功率14300W时,计算电流为 14300/220×0.8≈52,选63A总空开。
  2. 需用系数修正公式:
    • 参数说明
      • :需用系数(家庭取0.5-0.7,工业取0.7-1.0);
      • :修正后的计算电流。
    • 适用场景:避免所有设备同时满负荷运行导致空开选型过大。

二、特殊负载计算

  1. 电动机类设备
    • 参数说明
      • :空开瞬时脱扣电流;
      • :电动机启动电流(约为额定电流5-7倍);
      • :安全系数(取1.2-1.5)。
    • 工业选型:需选择D型脱扣特性(瞬时脱扣电流10-20倍额定电流)。
  2. 感性/容性负载
    • 需额外增加20%-30%电流裕量,避免瞬时过载跳闸。

三、选型匹配原则

  1. 空开额定电流与电线匹配
    • 空开额定电流 ≤ 电线安全载流量,例如:
      • 1.5平方铜线配C10;
      • 4平方配C25;
      • 6平方配C32。
  2. 极数选择
    • 家庭:总开关选2P(带漏保),分路选1P或1P+N;
    • 工业:三相设备选3P或4P,动力回路选D型脱扣。

四、实际案例参考

  1. 家庭场景
    • 空调回路:3匹空调功率约2250W,计算电流 2250/220×0.8≈,选C16或C20空开。
    • 厨房插座:4000W负载需配C20空开(需用系数修正后约18A)。
  2. 工业场景
    • 电动机回路:7.5kW电机额定电流约15A,启动电流按5倍计算(75A),选D型脱扣空开(额定电流20A,瞬时脱扣范围200-400A)。

五、注意事项

  • 漏电保护需单独选型(如DZ47LE系列),零线必须接入;
  • 空开额定电流需略大于实际负载,但不得超过电线承载上限。

空气开关1p和2p、3p、4p的区别

空气开关的1P、2P、3P、4P区别主要体现在极数(控制线路数量)、应用场景及安全性能等方面,以下是具体对比:

一、极数与控制线路

  1. 1P(单极)
    • 仅控制1根火线,零线需外接零排。
    • 保护功能:仅火线具备过载和短路保护,零线无保护。
    • 典型应用:单相220V电路,如照明、小功率插座。
  2. 2P(双极)
    • 同时控制火线和零线,两端均具备保护功能。
    • 安全性:完全切断回路,避免零线带电风险,适合总开关或大功率电器(如空调、热水器)。
    • 尺寸:占配电箱空间为1P的2倍(36mm vs 18mm)。
  3. 3P(三极)
    • 控制三相电路中的3根火线,适用于380V工业设备(如电动机、水泵)。
    • 无零线保护:仅保护三相火线,零线需单独接入。

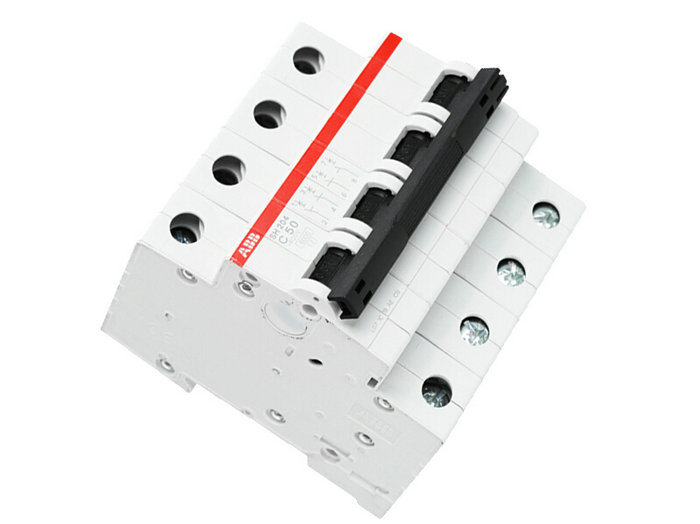

  4. 4P(四极)
    • 控制三相四线系统(3火线+1零线),支持三相380V设备(如带零线的工业开水器)。
    • 安全规范:通常不用于配电系统总开关,因零线禁止单独装设开关。

二、应用场景对比

类型 适用电压 典型用途 安全性
1P 单相220V 照明、小功率插座 低,依赖零排稳定性
2P 单相220V 总开关、大功率电器 高,完全切断火零线
3P 三相380V 工业电机、风机 仅保护火线,无零线保护
4P 三相四线380V/220V 需同时断火线和零线的三相设备 高,但受零线安装限制

三、结构与安装差异

  1. 尺寸
    • 1P宽度18mm,2P为36mm,3P/4P占3-4倍空间。
  2. 接线方式
    • 1P仅接火线,零线外接;2P/3P/4P独立接入多根线路。
  3. 漏电保护扩展性
    • 1P无法加装漏保模块,部分2P/4P支持漏电保护功能。

四、选购建议

  1. 家庭场景:总开关和空调等大功率回路选2P;照明可选1P+N(经济型)。
  2. 工业场景:三相设备用3P,带零线需求的三相四线设备用4P。
  3. 安全优先级:重要回路(如总开关)避免使用1P,防止零线故障无法保护。

通过合理选择极数,可平衡安全性、成本与配电箱空间需求。

漏电保护器型号规格

关于漏电保护器的型号规格选择,需根据应用场景、负载类型和安全需求综合判断。以下是关键分类及参数总结:

一、家庭常用型号

  1. DZ系列空气开关(带漏电保护功能)
    • 型号规格:C16、C25、C32、C40、C60、C80、C100、C120
      • C值表示脱扣电流(起跳电流),如C32对应32A,适用于6500W热水器;C40适用于7500W以上电器。
    • 漏电动作电流:一般选择30mA(高灵敏度快速型),符合人体安全电流30mA·s标准。
  2. 单极/双极型号
    • 1P+N(单极二线式)或2P(两极)适用于单相220V电路,如插座回路。

二、工业常用型号

  1. T11系列
    • 型号示例:T11L-63C20/1/0.03
      • 额定电流63A,脱扣电流20A,动作电流30mA
      • 外壳采用热固性材料,耐热抗冲击,适用于防火灾和触电场景。
  2. 5SM/5SU系列
    • 额定电流:16-80A
    • 漏电动作电流:10-500mA(可选)
    • 分断能力:4.5KA-20KA,支持短路和过载保护。
  3. 其他工业型号
    • DZL18-20、DZL31、DBK2、DZL43等,适用于三相四线制380V系统。

三、关键参数解析

  1. 额定电流:根据负载电流1.5倍选择,如总负载18A需选27A以上。
  2. 漏电动作电流
    • 家庭:10-30mA(防触电)
    • 工业:30-500mA(兼顾防火和设备保护)。
  3. 动作时间
    • 快速型(≤0.1秒)用于高灵敏度场景,反时限型用于容忍短暂漏电的工业环境。
  4. 极数选择
    • 单相:1P+N或2P
    • 三相:3P、3P+N或4P。

四、选型注意事项

  1. 安装规范
    • 家庭:仅插座回路强制安装漏保,总开关可不装以避免误跳闸。
    • 工业:需分级保护,总开关选100-300mA漏保,末端设备选30mA。
  2. 质量认证
    • 选择符合IEC1008、DIN VDE0664等标准的产品,优先电磁式脱扣(不受电压波动影响)。
  3. 环境适配
    • 潮湿场所(如厨房、浴室)需25A漏保,中央空调独立回路需2P40A。

五、常见品牌与型号示例

应用场景 型号示例 额定电流 漏电动作电流 极数
家庭 DZ47LE-32 C32 32A 30mA 1P+N
工业 5SM3316-6CC(西门子) 16A 30mA-300mA 3P+N
总开关 T11L-63C63/3/0.1 63A 100mA 4P

更多完整型号可参考等来源,实际选型建议结合电工意见及设备手册。
