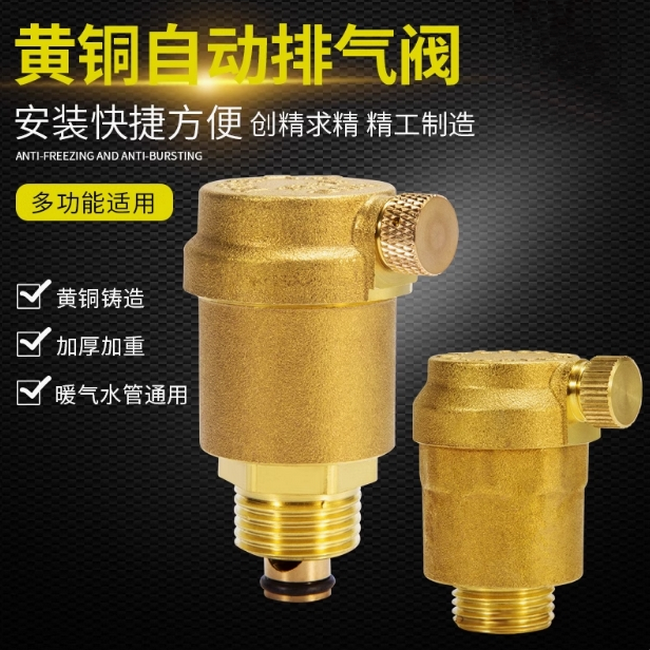

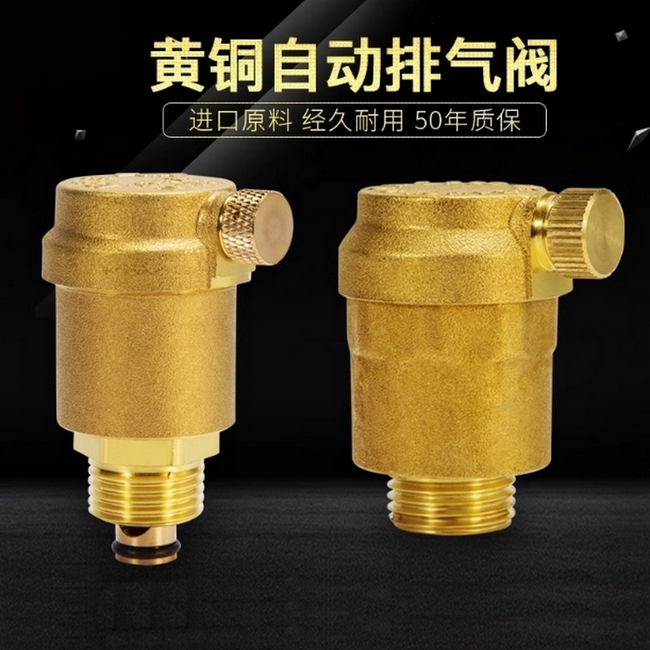

黄铜自动排气阀

阀门 | 2025年5月21日 上午8:39

太阳能集热系统排气阀
通常为 DN15、 DN20、DN25。标准压力为 PN10(1.0MPa) 。
阀体材质:黄铜或不锈钢)密封件材:EPDM(乙丙橡胶)。
自动排气阀:浮球式结构,自动排出空气;

太阳能集热工程系统,管道放气阀、黄铜自动排气阀立式4分、6分、DN20、DN25。

黄铜自动排气阀

黄铜自动排气阀

太阳能集热器工程中使用的排气阀规格怎么选择:

1、通常为 DN15(1/2英寸) 或 DN20(3/4英寸),适用于大多数太阳能集热系统的管道排气需求。大流量系统可能需 DN25(1英寸)。

2、标准压力为 PN10(1.0MPa) 或 PN16(1.6MPa),需匹配系统设计压力(太阳能集热系统工作压力一般≤0.6MPa,但需预留安全余量)。

3、阀体材质:黄铜(耐腐蚀、轻便)或不锈钢(高温高压环境);

4、密封件材:EPDM(乙丙橡胶,耐高温至150℃)或氟橡胶(耐更高温及化学介质)。

5、自动排气阀:浮球式结构,自动排出空气;

黄铜自动排气阀

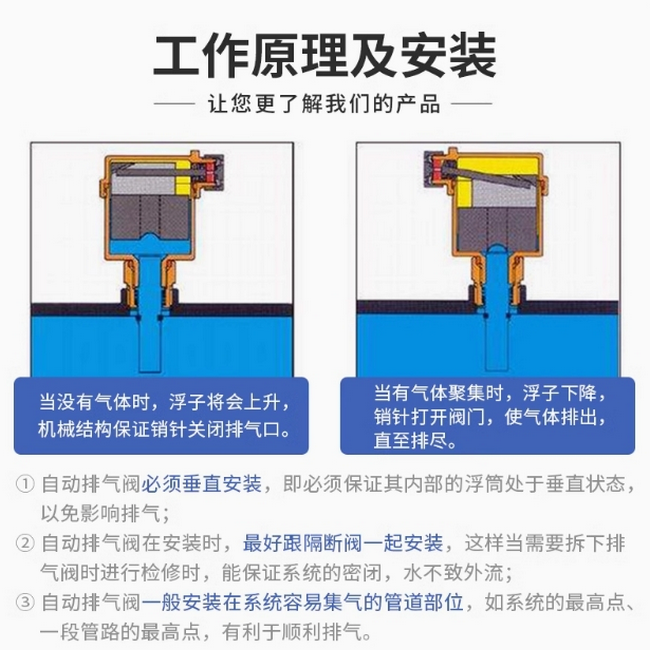

工作原理及安装

当没有气体时,浮子将会上升,机械结构保证销针关闭排气口。

当有气体聚集时,浮子下降,销针打开阀门,使气体排出,直至排尽。

黄铜自动排气阀

①自动排气阀必须垂直安装,即必须保证其内部的浮筒处于垂直状态,以免影响排气;

②自动排气阀在安装时,最好跟隔断阀一起安装,这样当需要拆下排气阀时进行检修时,能保证系统的密闭,水不致外流;

③自动排气阀一般安装在系统容易集气的管道部位,如系统的最高点、一段管路的最高点,有利于顺利排气。

黄铜自动排气阀

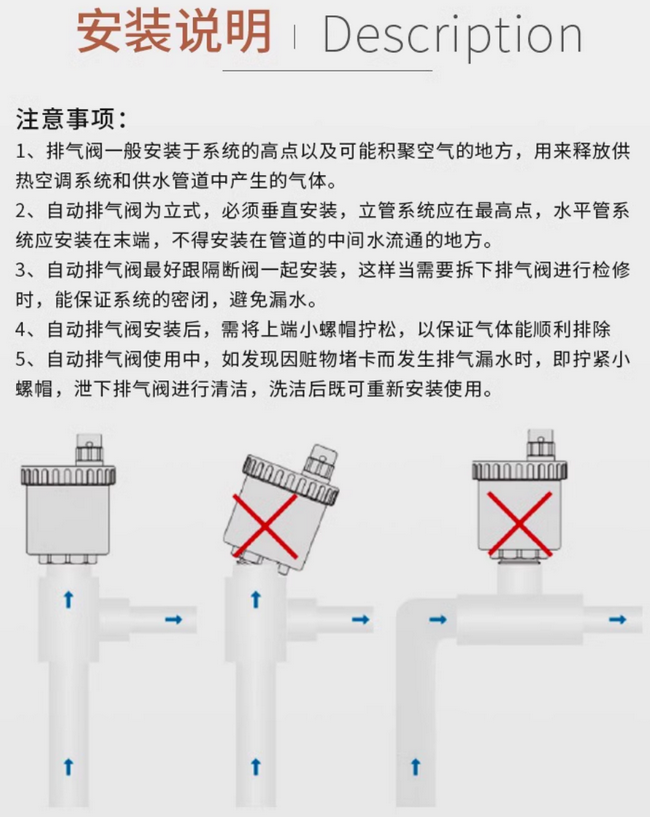

安装说明/注意事项:

1、排气阀一般安装于系统的高点以及可能积聚空气的地方,用来释放供热空调系统和供水管道中产生的气体。

2、自动排气阀为立式,必须垂直安装,立管系统应在最高点,水平管系统应安装在末端,不得安装在管道的中间水流通的地方。

3、自动排气阀最好跟隔断阀一起安装,这样当需要拆下排气阀进行检修时,能保证系统的密闭,避免漏水。

4、自动排气阀安装后,需将上端小螺帽拧松,以保证气体能顺利排除。

5、自动排气阀使用中,如发现因赃物堵卡而发生排气漏水时,即拧紧小螺帽,泄下排气阀进行清洁,洗洁后既可重新安装使用。

黄铜自动排气阀

空气能热水器安全阀、泄压止回阀(6分4分)
« 上一篇 2025年5月21日 上午8:39

3 条评论

  1. 自动排气阀原理
    自动排气阀是一种用于自动排放管道内气体的阀门,通常安装在管道的顶部或特定位置。其工作原理主要是利用管道内的气体压力差以及相关部件的协同作用来实现气体的自动排放,以下为您详细介绍:

    常见类型工作原理
    浮球式
    当系统中有空气时,气体聚集在排气阀的上部,阀内气体聚积,压力上升,使腔内水面下降,浮球随水位一起下降,此时打开排气口进行排气;气体排尽后,水位上升,浮球也随之上升,进而关闭排气口。若拧紧阀体上的阀帽,排气阀则停止排气,通常情况下,阀帽应处于开启状态。该类型常应用于暖通系统及暖通空调系统中。

    利用压力差与部件配合
    自动排气阀通常安装在管道的最高点或特定位置,当管道内气体压力升高时,气体将通过自动排气阀的入口进入阀腔,推动阀瓣向上运动,从而打开排气口,使气体得以排出;当管道内气体压力下降时,阀瓣在重力和弹簧力的作用下关闭排气口,阻止外部气体进入。其主要部件及作用如下:

    阀体:容纳自动排气阀的主要部件,如阀瓣、弹簧和密封圈等。通常采用铸铁、铸钢或不锈钢等材料制成,具有良好的耐腐蚀性和强度。
    弹簧:提供阀瓣复位所需的力,使阀瓣在管道内气体压力下降时能够关闭排气口。弹簧的弹力可以根据需要进行调整,以适应不同工作压力的要求。
    密封圈:保证自动排气阀的密封性能,防止气体从阀体与阀瓣之间的缝隙泄漏。通常采用橡胶或聚四氟乙烯等材料制成,具有良好的耐腐蚀性和弹性。
    阀瓣:自动排气阀的核心部件,通常采用不锈钢或黄铜等材料制成。其作用是控制排气口的开启和关闭,通过气体压力差的作用进行自动调节。
    工作条件要求
    自动排气阀需要在一定的压力、温度范围内工作,且适用于各种气体介质,但对于腐蚀性介质或特殊气体,需要选择相应的材料或进行特殊处理。

  2. 排气阀下面要装截止阀吗

    排气阀下面通常需要安装截止阀‌。截止阀的主要作用是在需要拆下排气阀进行检修时,保证系统的密闭性,防止管道中的水外流,造成损失。同时,关闭截止阀也不会影响系统的正常运行‌。

    截止阀的作用和必要性
    ‌便于维护和检修‌:安装截止阀可以方便地关闭系统,便于对排气阀进行更换或维修,而不会影响整个系统的运行‌。
    ‌防止水外流‌:在拆卸排气阀时,截止阀可以确保系统内的水不会流出,减少不必要的损失‌。
    ‌确保系统密闭性‌:截止阀能够保持系统的密闭性,防止气体或液体泄漏,确保系统的稳定运行‌。
    截止阀的安装位置和注意事项
    ‌垂直安装‌:自动排气阀应垂直安装,确保其与管道呈90度垂直状态,以避免浮球歪斜无法密封,影响排气效果‌。
    ‌安装在系统至高点‌:排气阀应安装在系统的至高点,以确保排气顺畅‌。

  3. 排气阀不排气怎么回事

    ‌排气阀不排气的主要原因包括排气口堵塞、内部浮动装置故障、整体损坏以及安装不当等‌,具体如下:‌
    核心原因及解决方法
    ‌排气口堵塞‌
    ‌异物阻塞‌:排气阀的排气口可能被水垢、污物或系统杂质堵塞,导致气体无法排出。解决方法为拆卸排气阀并清除异物。
    ‌质量问题‌:低质量排气阀更易堵塞,建议选择耐用的品牌产品。
    ‌浮动装置故障‌
    ‌浮筒卡滞或错位‌:排气阀内部浮筒因污垢或机械故障被卡住,无法触发排气功能。可尝试用橡胶锤轻敲复位,或用水压清洗。
    ‌设计原理‌:自动排气阀依赖浮筒的浮力控制排气口开闭,因此浮动装置的垂直安装至关重要。
    ‌排气阀整体损坏‌
    若浮动装置无法复位或阀门密封失效,需直接更换新排气阀。
    ‌安装或环境问题‌
    ‌错误安装‌:未垂直安装或未对齐管道高点会导致排气阀失效。
    ‌极端压力/温度‌:系统压力过高或极端温度可能影响排气阀开闭。
    预防与维护建议
    ‌定期检查‌:清洗排气阀内部,避免污物堆积。
    ‌加装启闭阀‌:在管道与排气阀间安装启闭阀,便于维护和紧急隔离。
    ‌规范安装‌:确保排气阀垂直安装,浮筒处于自然下垂状态。
