Y型过滤器

阀门 | 2025年7月1日 下午2:08

Y型过滤器是一种常见的管道过滤设备,主要用于截留流体中的固体杂质(如颗粒、锈渣、管道碎屑等),保护阀门、泵或其他精密设备免受损坏。 结构特点:外形呈“Y”字形,由阀体、滤网、法兰/螺纹接口、排污口...

Y型过滤器是一种常见的管道过滤设备,主要用于截留流体中的固体杂质(如颗粒、锈渣、管道碎屑等),保护阀门、泵或其他精密设备免受损坏。

Y型过滤器

结构特点:外形呈“Y”字形,由阀体、滤网、法兰/螺纹接口、排污口等组成。滤网通常为不锈钢材质,可拆卸清洗或更换。

Y型过滤器

工作原理:流体从入口进入过滤器,通过滤网后杂质被拦截,清洁流体从出口流出。当滤网堵塞时,可打开排污口(手动或自动)清除杂质。

Y型过滤器

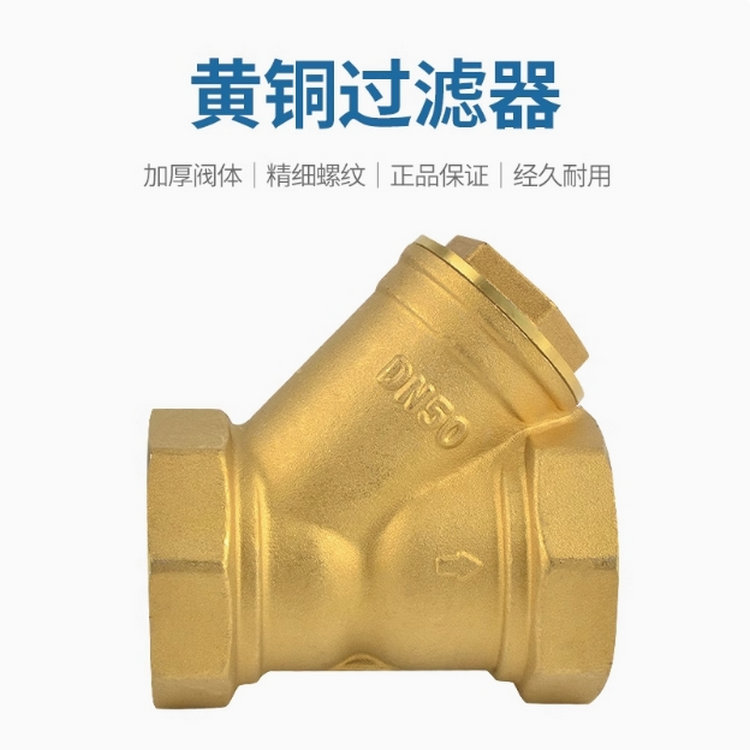

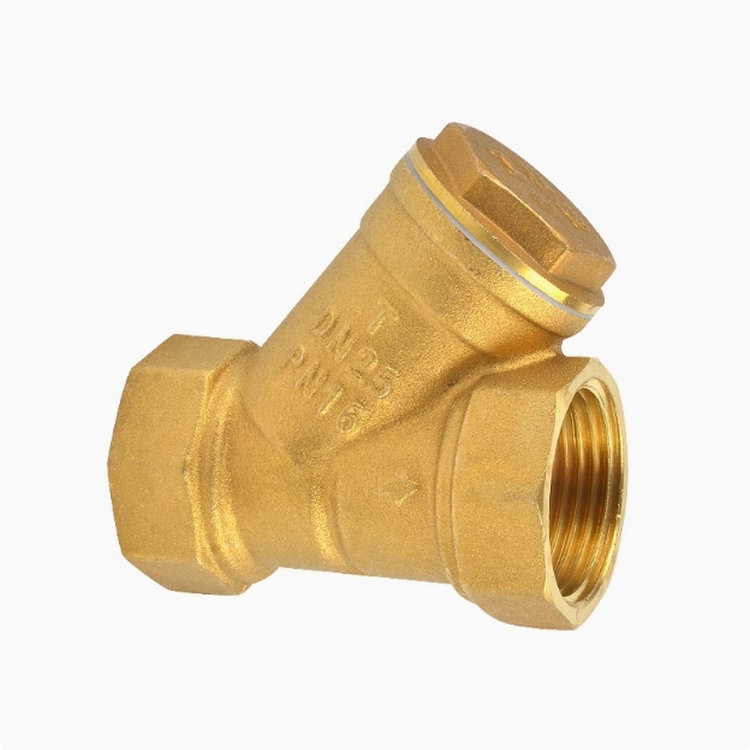

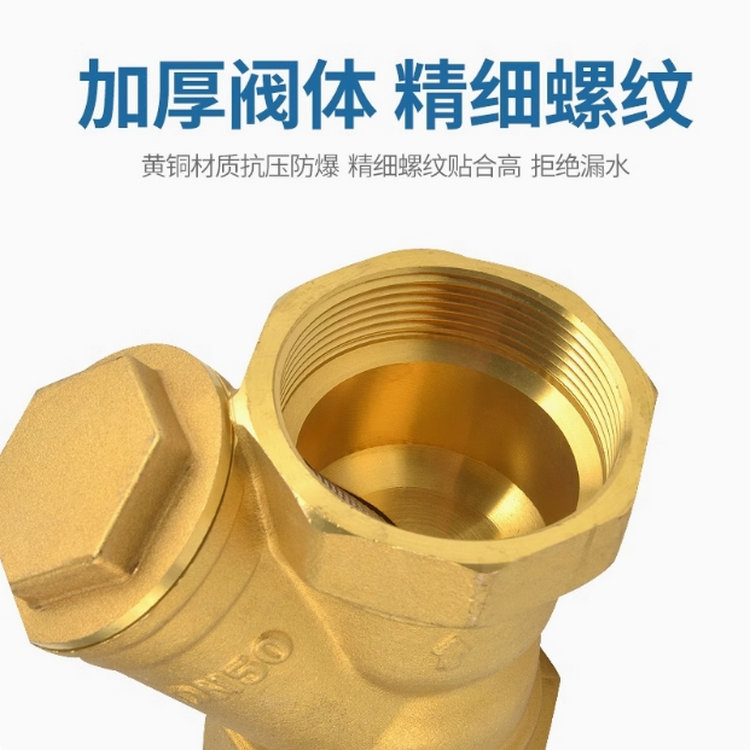

黄铜Y型过滤器:

全铜4分DN15过滤器、全铜6分DN20过滤器、全铜1寸DN25过滤器、全铜1.2寸DN32过滤器、全铜1.5寸DN40过滤器、全铜2寸DN50过滤器、全铜2.5寸DN65过滤器、全铜3寸DN80过滤器、全铜4寸DN100过滤器。

Y型过滤器

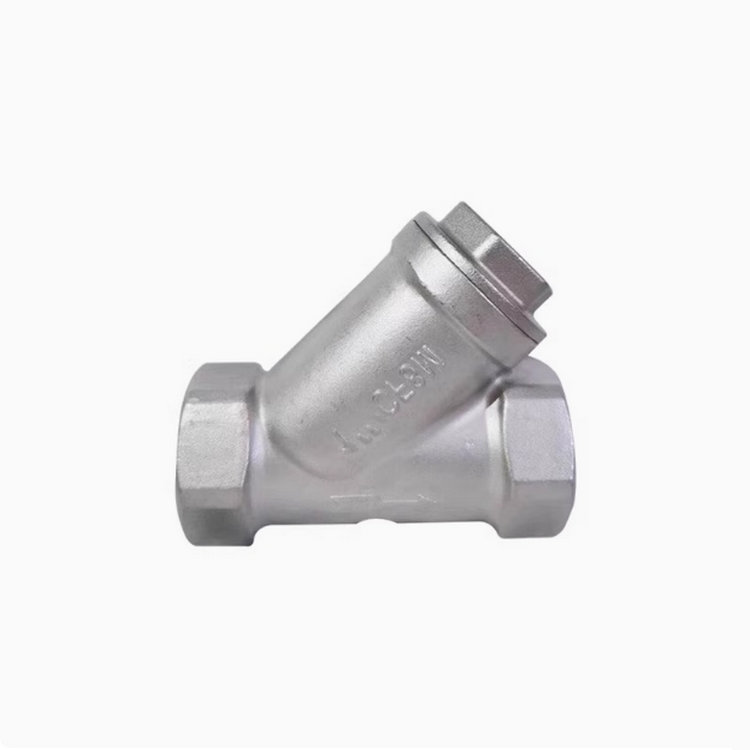

304不锈钢丝扣Y型过滤器:

304材质DN8 过滤器、304材质DN10 过滤器、304材质DN15 过滤器、304材质DN20 过滤器、304材质DN25 过滤器、304材质DN32 过滤器、304材质DN40 过滤器、304材质DN50 过滤器、304材质DN65 过滤器、304材质DN80 过滤器、304材质DN100 过滤器。

201材质DN15 过滤器、201材质DN20 过滤器、201材质DN25 过滤器、201材质DN32 过滤器、201材质DN40 过滤器、201材质DN50 过滤器、201材质DN65 过滤器、201材质DN80 过滤器、201材质DN100 过滤器。

316材质DN8 过滤器、316材质DN10 过滤器、316材质DN15 过滤器、316材质DN20 过滤器、316材质DN25 过滤器、316材质DN32 过滤器、316材质DN40 过滤器、316材质DN50 过滤器、316材质DN65 过滤器、316材质DN80 过滤器、316材质DN100 过滤器。

Y型过滤器主要类型

按连接方式:

法兰式:适用于大口径管道(如DN50以上)。

螺纹式:适用于小口径管道(如DN15-DN50)。

按清洗方式:

手动清洗型:需定期停机拆卸清洗。

自清洗型:带反冲洗功能,可在线排污(需配套阀门)。

按耐压等级:

分为低压(PN10-16)、中压(PN25-40)、高压(PN63以上)等。

Y型过滤器百科

Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置,Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。Y型过滤器具有结构先进,阻力小,排污方便等特点。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目,通气网为10~100目,通油网为100~480目。 篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤蓝后,固体杂质颗粒被阻挡在滤蓝内,而洁净的流体通过滤蓝、由过滤器出口排出。

工作原理

Y型过滤器是除去液体中少量固体颗粒的小型设备,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。Y型过滤器又名除污器、过滤阀,是输送介质的管道系统不可缺少的一种装置,其作用是过滤介质中的机械杂质,可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞,可保护设备的正常工作。

Y型过滤器是Y字型的,一端是使水等流质经过,一端是沉淀废弃物、杂质,通常它是安装在减压阀、泄压阀、定水位阀或其它设备的进口端,它的作用是清除水中的杂质,达到保护阀门及设备正常运行的作用,过滤器待处理的水由入水口进入机体,水中的杂质沉积在不锈钢滤网上,由此产生压差。通过压差开关监测进出水口压差变化,当压差达到设定值时,电控器给水力控制阀、驱动电机信号,引发下列动作:电动机带动刷子旋转,对滤芯进行清洗,同时控制阀打开进行排污,整个清洗过程只需持续数十秒钟,当清洗结束时,关闭控制阀,电机停止转动,系统恢复至其初始状态,开始进入下一个过滤工序。 设备安装后,由技术人员进行调试,设定过滤时间和清洗转换时间,待处理的水由入水口进入机体,过滤器开始正常工作 。
